Описание
Долбяки t028239

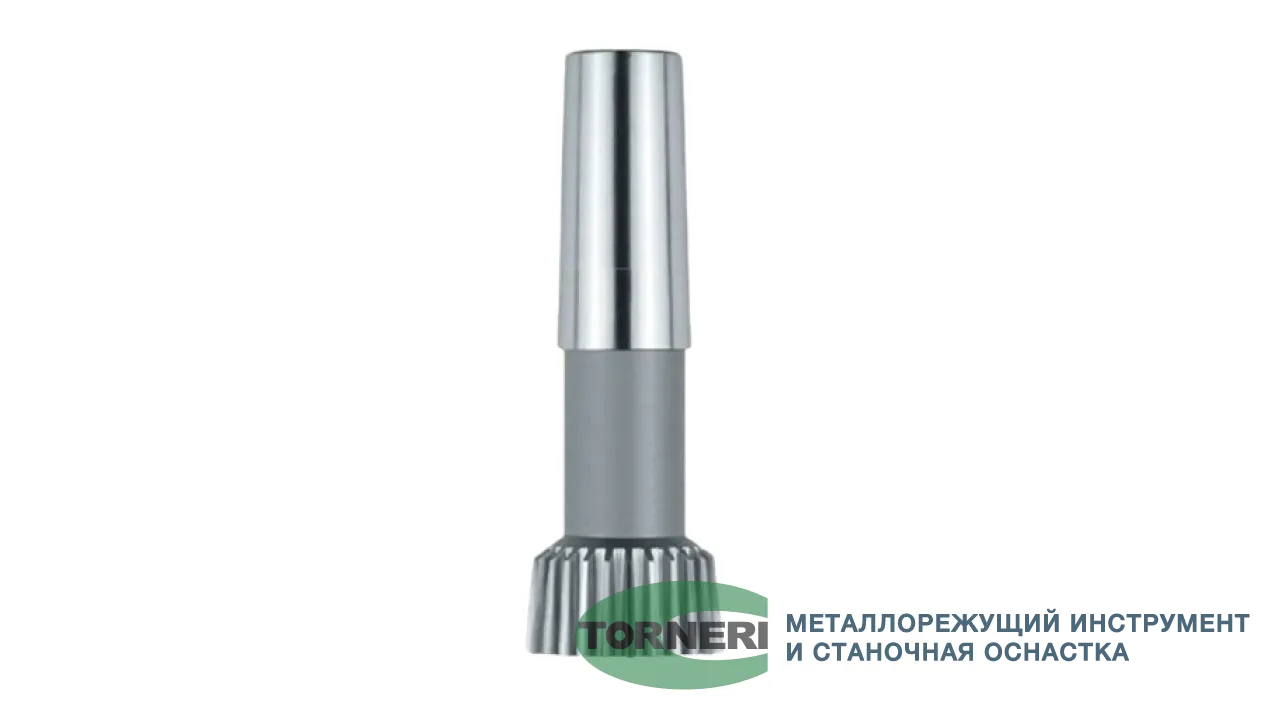

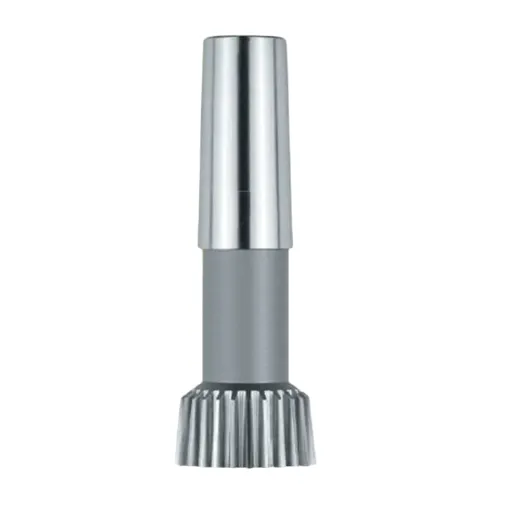

Хвостовой зуборезный долбяк 2537-0159 — это прецизионный чистовой инструмент типа 4 (хвостовые прямозубые) по ГОСТ 9323-79. Предназначен для нарезания цилиндрических зубчатых колес внешнего зацепления, зубчатых секторов, реек, а также для обработки зубчатых венцов внутреннего зацепления и деталей с ограниченным доступом методом обкатки. Применяется на зубодолбежных станках с возможностью поворота суппорта или стола.
Геометрия и назначение
Модель с кодом 2537-0159 имеет модуль 2.5, число зубьев 10 и угол профиля 20°. Номинальный делительный диаметр составляет 25 мм, диаметр делительной окружности — 25 мм, диаметр вершин зубьев — 31.25 мм. Длина зубьев — 15 мм, общая длина долбяка — 80 мм. Инструмент оснащен коническим хвостовиком В18 (конус Морзе).
Преимущества класса точности А
Инструмент поставляется в классе точности А — это прецизионное исполнение, обеспечивающее жесткие допуски на отклонение профиля зуба, радиальное биение зубчатого венца и накопленную погрешность шага. Конструкция с коническим хвостовиком гарантирует надежное центрирование и минимальное биение при работе.
Область применения
Долбяк ориентирован на предприятия тяжелого машиностроения, редукторостроения, ремонта спецтехники и насосных агрегатов. Основное применение — нарезание зубьев цилиндрических прямозубых колес, шлицевых валов и отверстий с эвольвентным профилем. Инструмент эффективно работает в условиях мелкосерийного и серийного производства.
