Описание
Долбяки t028225

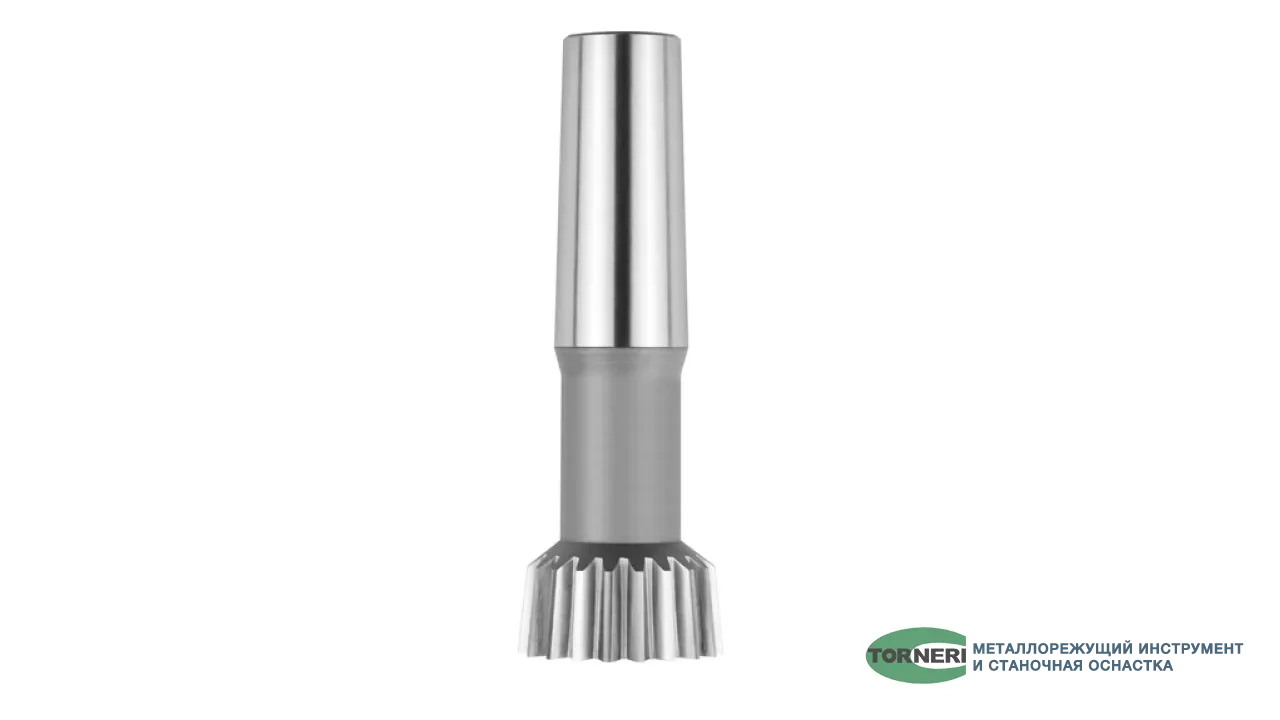

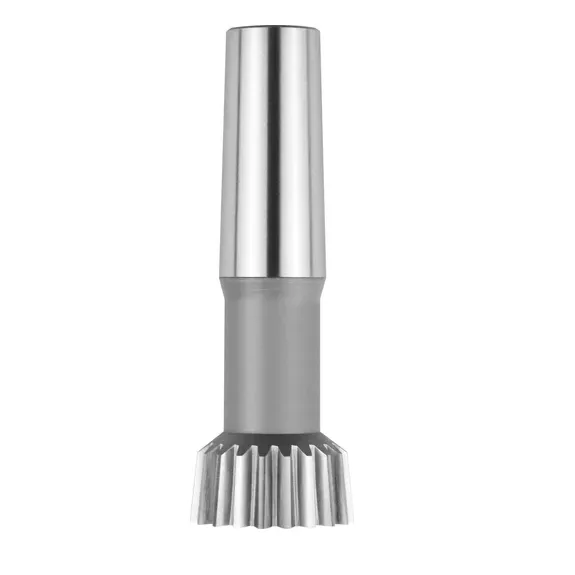

Хвостовой зуборезный долбяк 2540-0087 — это прецизионный чистовой инструмент мелкого модуля, предназначенный для нарезания зубчатых колес внутреннего зацепления и мелкомодульных прямозубых колес методом обкатки. Изготавливается по ГОСТ 6762-79, что гарантирует высокую точность геометрии и стабильность параметров при обработке ответственных деталей. Используется на зубодолбежных станках для формирования зубьев в валах, отверстиях и венцах сложной конфигурации.
Геометрия и назначение
Модель с кодом 2540-0087 имеет модуль 1.25, число зубьев 20 и угол профиля 30° . Номинальный делительный диаметр составляет 25 мм, диаметр делительной окружности — 25 мм, диаметр основной окружности — 21.6 мм, диаметр вершин зубьев — 27.14 мм . Длина зубьев — 10 мм, общая длина долбяка — 80 мм . Инструмент оснащен коническим хвостовиком В18 (конус Морзе) .
Преимущества класса точности А
Инструмент поставляется в классе точности А — это прецизионное исполнение, предназначенное для чистовой обработки зубчатых колес 7-й степени точности. Класс А обеспечивает жесткие допуски на отклонение профиля зуба, биение окружности вершин зубьев и другие геометрические параметры. Конструкция с коническим хвостовиком гарантирует надежное центрирование и минимальное биение при работе.
Область применения
Долбяк ориентирован на предприятия приборостроения, микротехники и машиностроения. Основное применение — нарезание мелкомодульных зубчатых колес, шлицевых валов и отверстий с эвольвентным профилем. Идеально подходит для изготовления деталей часовых механизмов, медицинских микроприводов, датчиков, сервосистем и компонентов робототехники. Инструмент эффективно работает в условиях мелкосерийного и серийного производства.
