Долбяки t028207

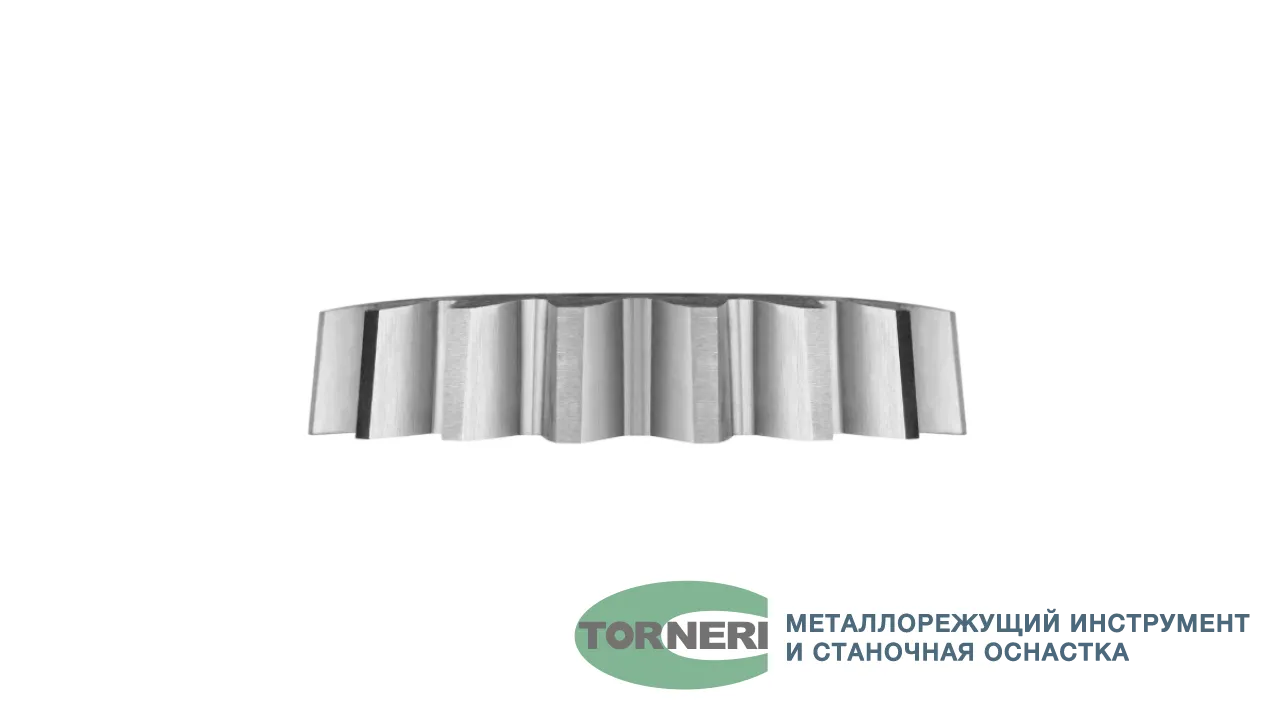

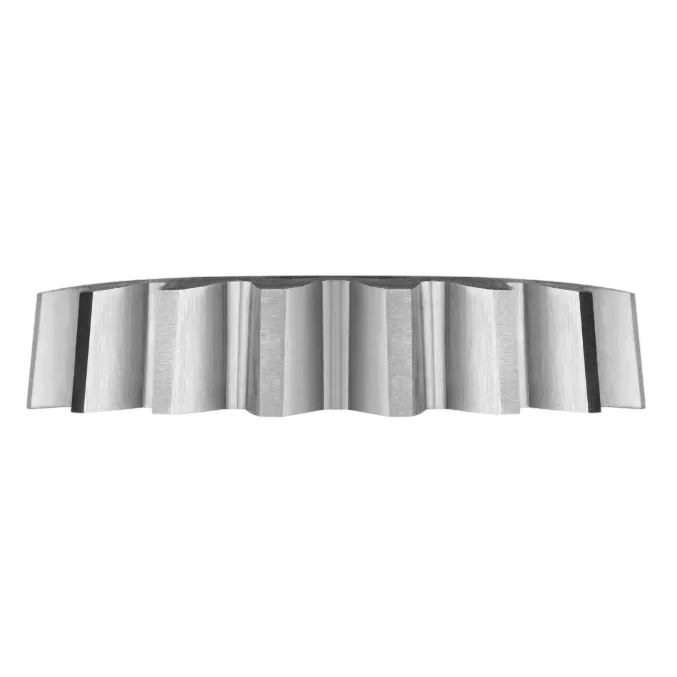

Чашечный зуборезный долбяк 2540-0033 — это прецизионный чистовой инструмент типа 2 (чашечный) по ГОСТ 6762-79, предназначенный для обработки зубьев валов и отверстий шлицевых соединений с эвольвентным профилем . Благодаря чашечной конструкции инструмент обеспечивает надежное центрирование на оправке, что особенно важно при обработке деталей с ограниченным доступом и зубчатых венцов сложной конфигурации.
Геометрия и назначение
Модель с кодом 2540-0033 имеет модуль 1.5, число зубьев 34 и угол профиля 30° . Номинальный делительный диаметр составляет 50 мм, диаметр делительной окружности — 51 мм, диаметр основной окружности — 44.065 мм, диаметр вершин зубьев — 53.42 мм . Посадочное отверстие — 20 мм, диаметр выточки — 28 мм, диаметр ступицы — 37 мм . Высота долбяка составляет 25 мм, длина зубьев — 12 мм, расстояние исходного сечения от передней поверхности — 1.5 мм, ширина ступицы — 10 мм . Инструмент предназначен для нарезания цилиндрических зубчатых колес и шлицевых соединений методом обкатки на зубодолбежных станках .
Преимущества класса точности А
Инструмент поставляется в классе точности А — это прецизионное исполнение, обеспечивающее жесткие допуски на отклонение профиля зуба, радиальное биение зубчатого венца и накопленную погрешность шага . Класс А предназначен для чистовой обработки зубчатых колес 7-й степени точности и гарантирует высокое качество обработанной поверхности без дополнительной доводки.
Ключевые преимущества
Высокая точность обработки — класс точности А обеспечивает минимальные отклонения геометрических параметров и высокое качество обработанной поверхности, что критически важно для ответственных зубчатых передач .
Универсальность применения — чашечная конструкция позволяет обрабатывать зубчатые венцы внутреннего зацепления и детали с ограниченным доступом, где применение дисковых долбяков невозможно .
Полное соответствие ГОСТ 6762-79 гарантирует взаимозаменяемость и упрощает подбор для действующих производственных линий .
Область применения
Долбяк ориентирован на предприятия приборостроения, микротехники и машиностроения. Основное применение — нарезание мелкомодульных зубчатых колес, шлицевых валов и отверстий с эвольвентным профилем . Идеально подходит для изготовления деталей часовых механизмов, медицинских микроприводов, датчиков, сервосистем и компонентов робототехники. Инструмент эффективно работает в условиях мелкосерийного и серийного производства.
